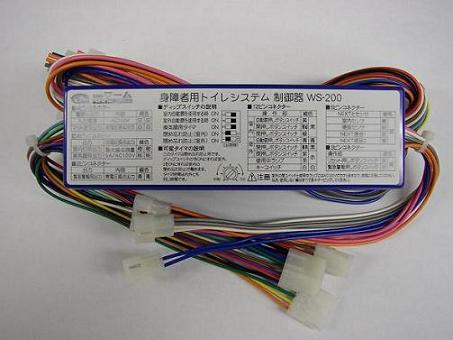

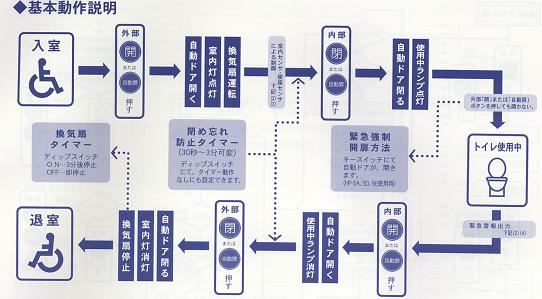

NEW　 [NO. 253]　身障者用トイレスイッチ用制御器 カテゴリ１ 自動ドア周辺機器 カテゴリ２ 病院＆工場、身障者用スイッチ関連 カテゴリ３ 身障者用トイレシステム 型番 WS-200 特長1 特長2 特長3 特長4 価格 コメント ◆ ◆ 基本動作 ◆ ◆ (1)トイレ扉の外部「開」ボタン又は「自動扉」ボタンを押す。 ・扉が開く ・室内灯点灯 ・換気扇作動 ＜トイレ扉の内部「閉」ボタンを押さなかった場合＞ �@閉め忘れ防止タイマー（入室時） ON ：次の操作をしない場合、設定された時間後自動的に室内灯は消灯し、換気扇は停止し、扉は閉じ、初期状態に戻る。 OFF：次に操作しないと扉は開放状態のままになる。 �A室内灯は点灯、換気扇は作動したままになる。 ※タイマー時間（入退室兼用）：30秒〜3分（ボリュームにより可変）閉め忘れ防止タイマーが動作して、扉がしまり始めた時に人が室内に飛び込んで室内センサを検知すると内部スイッチを押さなくても自動的に使用中ランプが点灯、室内灯が点灯、換気扇が動作し、外から扉が開かなくなります。 (2)トイレ扉の内部「閉」又は「自動扉」ボタンを押す。 ・扉が閉じる。 ・使用中ランプ点灯。 　使用中ランプ点灯時にはトイレ扉の外部「開」又は「自動扉」ボタンではトイレ扉は開きません。 (3)トイレ使用後内部「開」ボタン又は「自動扉」ボタンを押す。 ・扉が開く。 ・使用中ランプ点灯。 (4)退室後外部「閉」ボタン又は「自動扉」ボタンを押す。 ・扉が閉じる。 ・室内灯消灯。 ・換気扇停止。（ディップスイッチ3の設定による） ＜トイレ扉外部「閉」ボタンを押さなかった場合＞ �@閉め忘れ防止タイマー（退出時） ON ：次の操作をしない場合、設定された時間後自動的に室内灯は消灯し、換気扇は停止し、扉は閉じ、初期状態に戻る。 OFF：次に操作しないと扉は開放状態のままになる。室内灯は点灯、換気扇は作動したままになる。 ※タイマー時間（入退室兼用）：30秒〜3分（ボリュームにより可変）閉め忘れ防止タイマーが動作して、扉がしまり始めた時に人が室内に飛び込んで室内センサを検知すると内部スイッチを押さなくても自動的に使用中ランプが点灯、室内灯が点灯、換気扇が動作し、外から扉が開かなくなります。 �A換気扇タイマー ON ：換気扇が扉を閉じた後3分後に停止し、初期状態になる。 OFF：換気扇が扉を閉じると同時に停止し、初期状態になる。 ※タイマー時間:3分固定 �B室外自動扉ボタン使用 ON ：室外の操作スイッチの「自動扉」ボタンを有効にします。 OFF：室外の操作スイッチの内部「開」ボタンを有効にします。 �C室内自動扉ボタン使用 ON ：室内の操作スイッチの「自動扉」ボタンを有効にします。 OFF：室内の操作スイッチの外部「開」ボタンを有効にします。 ※本仕様は改良の為、予告無く変更することがあります。 Copyright (C) WRM All Rights Reserved.
