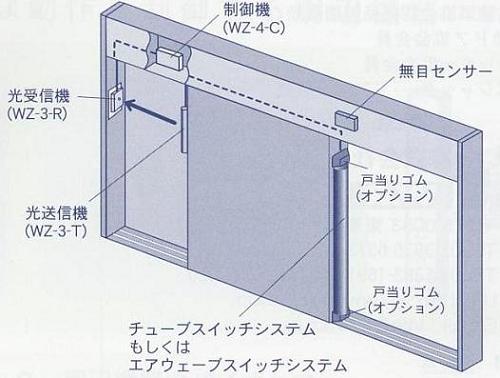

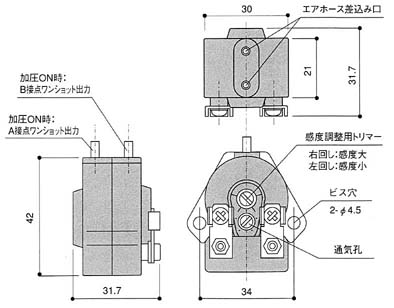

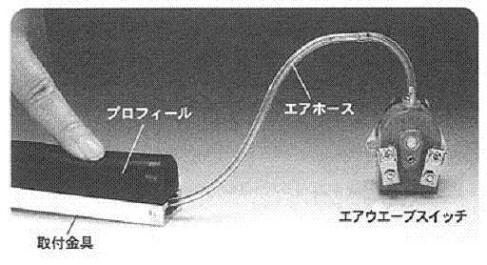

NEW　 [NO. 243]　エアウエーブスイッチシステム／制御器 カテゴリ１ 自動ドア周辺機器 カテゴリ２ センサ＆スイッチ、特殊制御装置関連 カテゴリ３ エアウエーブスイッチシステムシリーズ 型番 DW-40 特長1 空気圧の優れた反応で「危害防止」をリード！！ 特長2 エアウエーブスイッチはプロフィール部分に対する圧力ならどの角度からでも反応 特長3 使用用途として、乗物の乗車口／水気の多いような感電の恐れのある場所／防爆性環境など 特長4 価格 コメント ◆ ◆ 仕様 ◆ ◆ �@最大接点容量 AC250V/0.5A以下 �A最小接点容量 DC24V/20mA以上 �B最大応答頻度 25Hz �C検出圧力範囲(正圧又は負圧) 2mbar〜150mbar �D最小動作圧力 150gf/c�u �E機械的寿命 50×10(6乗)回 �F電気的寿命(保護回路付の場合) 50,000回(AC250V/1A) �G使用温度範囲 -15℃〜＋70℃ �H材質 接点材質：ハードシルバー ダイヤフラム材質：合成ゴム ハウジング材質：レジン ◇ ◇ 動作説明 ◇ ◇ プロフィールに加圧が、かかる事により、内部大気空気圧が圧縮され、その圧縮された空気圧が連結されたエアホースを通じて、エアウエーブスイッチに伝わります。 スイッチ内部のダイヤフラム(振動板)が瞬時の圧力で変形して、電気接点を開閉します。 ※エアホースは標準2m付になります。 ※制御器はできる限り端子台を上側になるようにして 　水平設置してください。 ※本仕様は改良の為、予告無く変更することがあります。 Copyright (C) WRM All Rights Reserved.
