| カテゴリ１ |
自動ドア周辺機器 |
| カテゴリ２
|
センサ＆スイッチ、特殊制御装置関連 |
| カテゴリ３ |
特殊制御器シリーズ |
| 型番 |

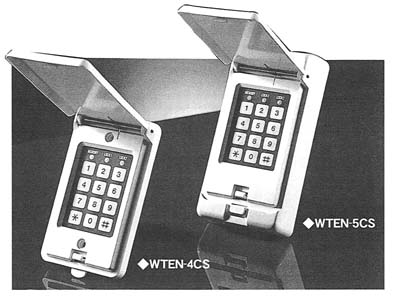

WTEN-4CS |
| 特長1 |
暗証番号は用途に応じて1～3種類の設定、更にマスター番号の設定が可能 |
| 特長2 |
暗証番号を3回連続間違えると30秒間動作しない回路ロック機能 |
| 特長3 |
誤動作、誤操作をブザー音で知らせる親切設計、ケースは強化プラスチックの防滴構造 |
| 特長4 |
EEPROMの採用で停電でも暗証番号が消えない安心設計 |
| 価格 |
|
| コメント |
◆ ◆ 仕様 ◆ ◆
①電源電圧
DC12V～24V(11.2V以下の時ブザー音で警告)
②消費電流
75mA以下
③出力系統
1出力 リレー接点出力 1c DC24V 0.5A
④出力切替
モーメンタリー/オルタネイト切替
⑤暗証番号
2種類＋マスター番号の設定が可能
⑥照合動作時間
モーメンタリーモード：暗証番号入力毎に約1秒間
オルタネイトモード：暗証番号入力毎にリレーが反転
⑦ランプ表示
MEMORYランプ(緑)：
暗証番号設定時、番号消去した時に点灯又は点滅し新番号設定後消灯
SET、CH1ランプ(赤)：
③-⑤端子間(C-A間)メークのとき点灯
CH2ランプ(赤)：
⑤-⑥端子間(C-A間)メークのとき点灯
LOOPランプ(緑)：
ループ入力がメークのとき点灯
⑧回路ロック機能
暗証番号を間違えるとブザー音で警告
3回連続して間違えるとブザー音が変わり、
30秒間回路をロックして動作しない
⑨設置場所
屋内または半屋外(直接雨がかからない場所)
⑩動作温度条件
-10℃～+50℃
⑪ケース材質
ガラス入りABS樹脂

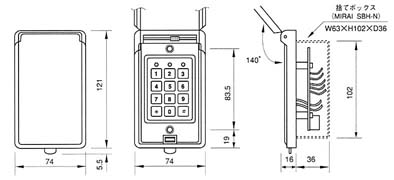

⑫外形寸法
W74×H16×D121
⑬質量
190g
【オプション】マルチコントローラー(WMC-11)
特長
マルチコントローラー(WMC-11)は、AC100V電源よりDC12Vを供給します。
※本仕様は改良の為、予告無く変更することがあります。 |
