[NO. 202]

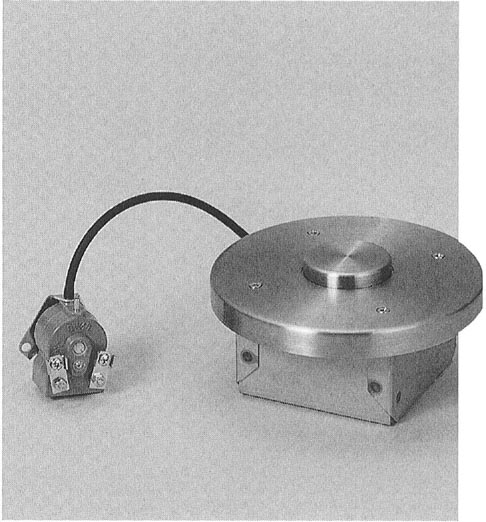

エア式フット押しボタンスイッチ
カテゴリ1
自動ドア周辺機器
カテゴリ2
病院&工場、身障者用スイッチ関連
カテゴリ3
病院用スイッチHPシリーズ
型番
HP-6N-3
特長1
床埋込型
特長2
防水型(IEC規格IP-67)
特長3
足踏み釦操作方式
特長4
エアウエーブスイッチ方式
価格
コメント
◆ ◆ 仕様 ◆ ◆
(エアウエーブスイッチ仕様)
@接点容量
最大:AC250V/0.5A以下
最小:DC-24V/20mA以上
A接点出力
無電圧 1C
B最大応答頻度 25Hz
C検出圧力範囲(正圧又は負圧) 2〜150mber
D最小動作圧力
150gh/平方センチメートル 約30p離れた所150gで押した
E寿命
機械的:50×(10の6乗)回
電気的:50000回(AC250V/1A)
F使用温度範囲 -15℃〜+70℃
G素材
接点材質:ハードシルバー
ダイヤフラム材質:合成ゴム
ハウジング材質:レジン
H質量
HP-6N-3用本体:約600g
エアウエーブスイッチ(DW-40):約40g

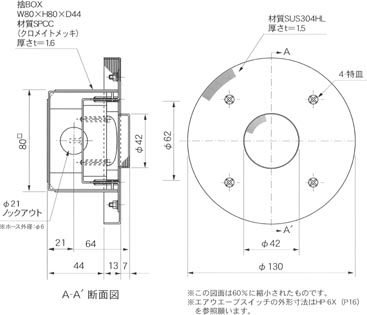

I外形寸法
(HP-6N-3用本体)
本体=H:Φ130×W:Φ130×D:64
※本体の深さ(D)は、スイッチ体の頂点まで含む
捨てBOX=H:80×W:80×D:55
※本仕様は改良の為、予告無く変更することがあります。
