| カテゴリ１ |
自動ドア周辺機器 |
| カテゴリ２
|
センサ＆スイッチ、特殊制御装置関連 |
| カテゴリ３ |
マットスイッチシリーズ |
| 型番 |
EM-N |
| 特長1 |
ドアガイドレールに直付け施工が可能になり、レール際の不検知エリアをほとんどなくしました。(レール幅より見込みの厚いドアは、検知板をドア面に合わせて設置下さい。) |
| 特長2 |

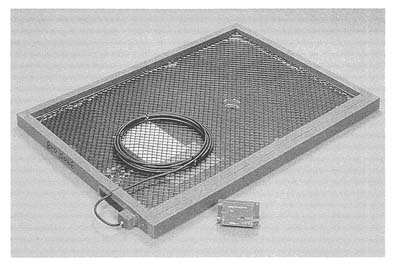

床に埋設する検知板には発振器・整流器などの電気部品は未内蔵/金属配管通線が可能となり、同軸ケーブルの損傷や断線事故を減少させました。(アースが取れない場合は不可) |
| 特長3 |
検知板は超薄型で23㎜厚まで製作可能、円形・変形などの製作も可能/から練りモルタルの使用が可能になりました。(アースが取れない場合は不可 |
| 特長4 |
埋設および自然環境の変化（雨・雪）等には自然補正回路により、安定した動作を保つ |
| 価格 |
|
| コメント |
◆ ◆ 仕様 ◆ ◆
①リレー接点
接点許容電圧：AC110V / DC24V(抵抗負荷)
接点許容電流：AC0.5A / DC1A (抵抗負荷)
未設置時線間抵抗：網線・芯線10KΩ
埋設後線間抵抗：
網線・芯線10KΩ／網線・サッシ０Ω
②電源電圧
AC100V±10% 50Hz／60Hz 1VA
※ 指定電圧品の製作いたします。
③静止検出時間
約40秒(有限静止検出)
※金属配線管通線が可能となり、同軸ケーブルの損傷や断線事故の減少。
※から練りモルタルの使用が可能。
但し、アースが取れない場所は不可。
※本仕様は改良の為、予告無く変更することがあります。 |
