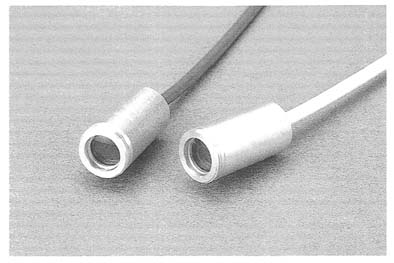

NEW  [NO. 134] 補助光線スイッチ(回帰反射型)




カテゴリ1 自動ドア周辺機器
カテゴリ2 センサ&スイッチ、特殊制御装置関連
カテゴリ3 補助光線スイッチシリーズ
型番 NDZ-1XSL

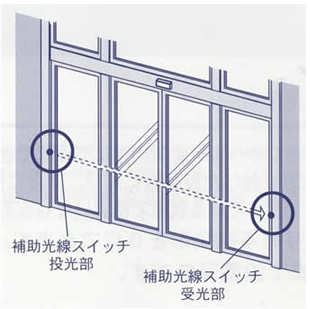

特長1 回帰反射型(センサヘッドを対向型に設置出来ない場合に反対側に取り付けた反射板により、対面に到達した光が常に受光器まで戻っている状態で使用可能)
特長2 センサ部よりの不感知帯を0設定可能
特長3 動作距離 MAX.3.5m
特長4
価格
コメント ◆ ◆ 仕様 ◆ ◆
@電源
AC100V±10% 3W以下 50/60Hz
A最大設置距離
反射板使用専用:3.5m以下
B応答時間
遮光時:30msec以下
入光時:約1sec
C出力接点
リレー接点:1C
遅延解放:1秒(OFF DELAY)
接点容量:AC125V 0.5A/DC24V 1A(抵抗負荷)
D使用可能周囲温度/湿度
-10℃〜+50℃/85%RH以下(凍結・結露なきこと)
E耐ノイズ
Aライン 1000V/1μsec 55Hz
F耐外乱光
蛍光灯:3000lx
太陽光:100000lx
G外形寸法
H46×L110×D30o
H質量
約140g
I使用アンプ
DZ-AMP-11型 AC100V

● ● オプション ● ●
(アンプ) ※在庫限り
・ DZ-アンプ5型 AC200V/DC24V
外形寸法:W160×H50×D36(o)
接点容量:AC125V 5A

(反射板)
・ 角型S-P
外形寸法:W40×H90×D2(o)
・ 丸型
  外形寸法:W25.5×H23×D7.5(o)

※本仕様は改良の為、予告無く変更することがあります。
